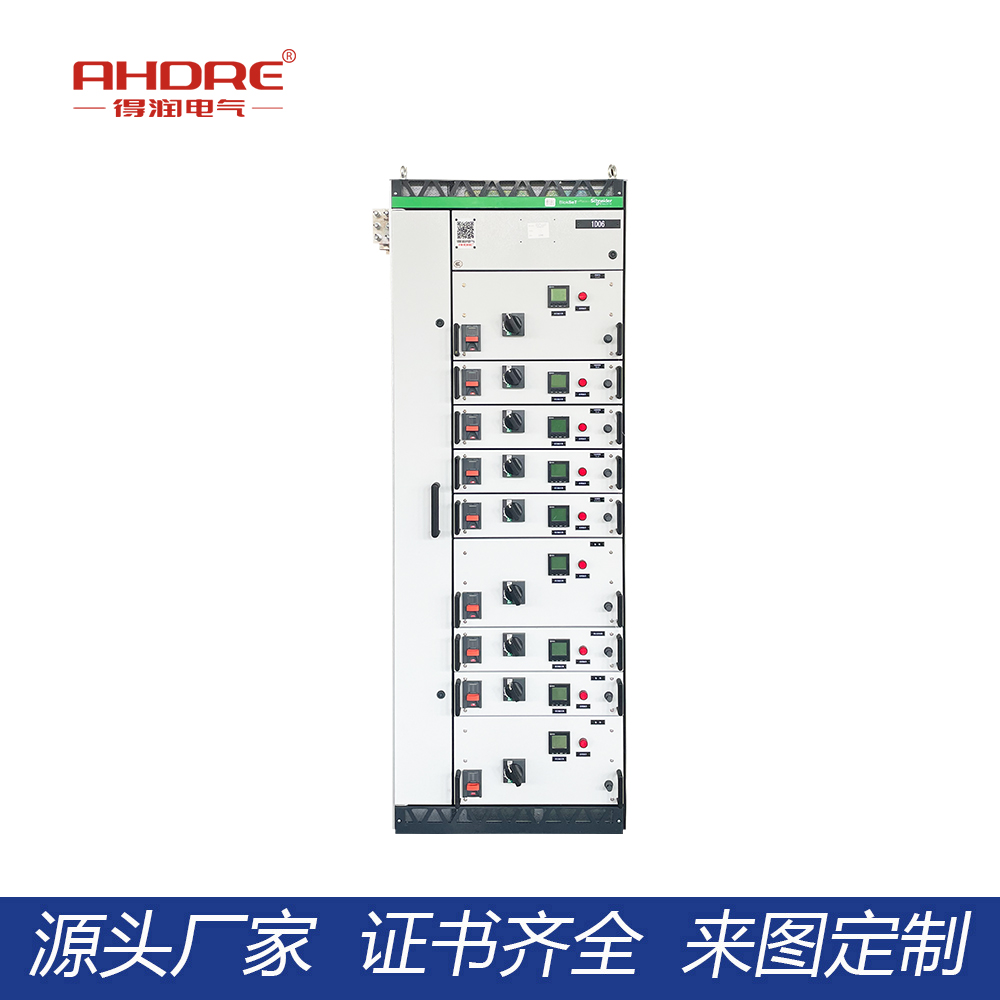

施耐德BlokSeT低壓柜 主母線的布局與配置
發布日期：2023-12-28
掃一掃
來源：
瀏覽次數：563
施耐德BlokSeT低壓柜主母線作為電力在柜內傳輸?shù)年P鍵通道，其設計至關重要。每一相的主母線由單根或多根5mm厚度的銅排組成，確保了優越的電導率和穩定性。主母線通過獨特的通風柜頂設計方案，實現了水平母線最大7000A的載流量，使其能夠在高負荷條件下穩定工作。
施耐德BlokSeT低壓柜主母排和支母排均選用高品質的銅制材料，可采用裸銅排、鍍銀、環氧樹脂噴涂等處理方式。銅排的質量符合Cu-ETP H12標準，即電解銅含量大于99.9%，保證了電流傳輸?shù)母咝院头€(wěn)定性。此外，這些處理方式不僅提高了銅排的耐腐蝕性，還增加了其導電性，使其更適合在各種環境條件下使用。主母線布置在開關柜的頂部母線室中，當電流≤4000A時為單層水平母線，而當電流>4000A時為雙層水平母線，上下排布。根據電流大小，每項由1-5片母線組成，確保了在不同負載條件下的靈活應對。主母線采用銅材料，含銅量達到99.9%，銅排厚度為5mm，不同規格的銅排組成，最大載流量可達7000A，滿足了各種工業應用的需求。
施耐德BlokSeT低壓柜以其卓越的技術性和可靠性，成為電力系統中備受推崇的設備之一。主母線的精妙設計和得潤電氣作為授權廠家的協力合作，為用戶提供了穩定、高效的電力傳輸解決方案。
