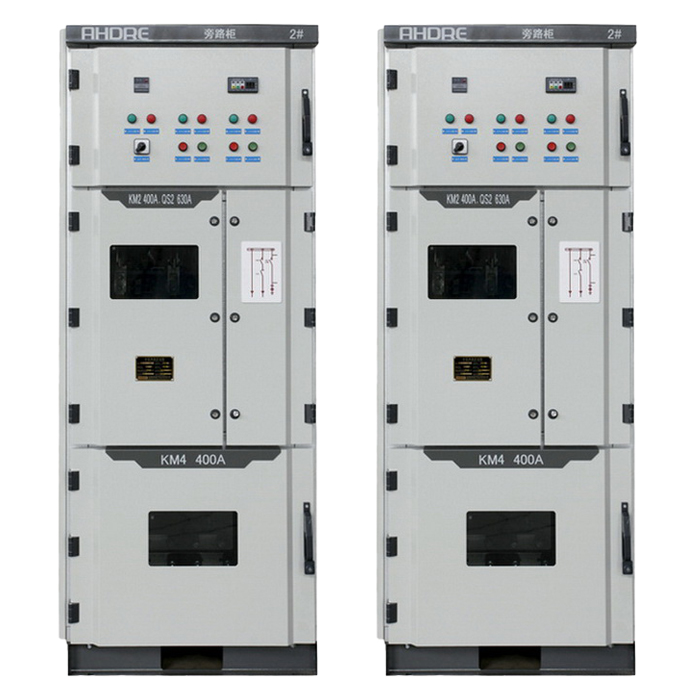

10KV高壓變頻切換柜(KYN28A-12G切換柜)是一種用于3.6~12kV三相交流50(60)Hz電機變頻切換供電(一拖二)裝置，切換柜采用真空接觸器和隔離開關組合實現切換，隔離開關提供檢修斷口，以確保人身安全，它的性能符合IEC298、GB3906等標準要求，具備以下“五防”聯鎖功能：隔離開關、防止誤入帶電隔室、防止誤分合接觸器。

10KV高壓變頻切換柜可以從正面、背面進行安裝調試和維護，提高了切換柜的安全性和靈活性，并減少了占地面積，切換柜由柜體和開關兩大部分組成。柜體分為三個獨立的隔室：繼電器室、操作盤室、開關室，其外殼防護等級達到IP4X。它可以應用不同的功能方案。

1、10KV高壓變頻切換柜的外殼可選擇采用高質量的冷軋鋼板或敷鋁鋅鋼板，并采用多重折邊工藝。這樣設計使得整個柜體具備高精度、抗腐蝕和抗氧化的性能。由于采用了重折邊工藝。柜體采用組裝式結構，使用鉚螺母和高強度的螺栓連接，這使得生產周期短、零部件通用性強，占地面積小。

2、10KV高壓變頻切換柜分為三個獨立的隔室，包括接觸器室、隔離開關室和繼電器室。

3、接觸器裝置位于開關室內，后門上下觀察窗可用于觀察隔室內接觸器的位置和運行情況。

4、隔離開關用于維修隔離，具備明顯的斷開裝置，安裝在開關柜的前部和后部，便于觀察和操作。

5、繼電器儀表室內可以安裝二次控制元件、儀表等特殊要求的二次設備，控制線路布置在足夠的空間內，方便客戶連接和敷設控制電纜。
