電容是電氣設備里常見的元器件，它的用處也是非常廣泛的?？梢詰?yīng)用到多種高低壓柜中，進行不同功能的工作，如：在旁路、去藕、濾波、無功補償方面的作用。

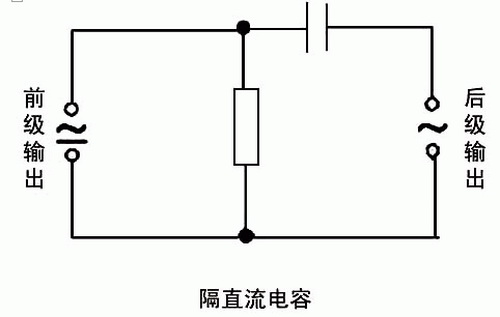

1、隔直流：作用是阻止直流通過而讓交流通過。

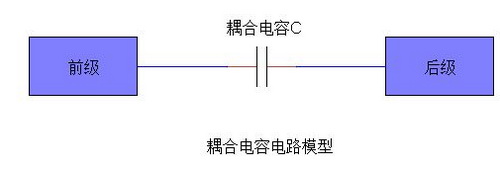

2、耦合：作為兩個電路之間的連接，允許交流信號通過并傳輸?shù)较乱患?jí)電路。

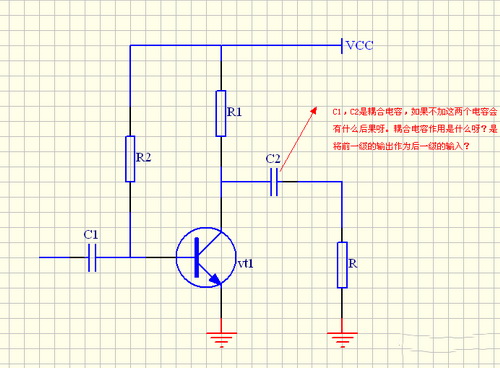

用電容做耦合的元件，是為了將前級信號傳遞到后一級，并且隔斷前一級的直流對后一級的影響，使電路調試簡單，性能穩定。

如果不加電容交流信號放大不會改變，只是各級工作點需重新設計，由于前后級影響，調試工作點非常困難，在多級時幾乎無法實現。

3、濾波：這個對電路而言很重要，CPU背后的電容基本都是這個作用。

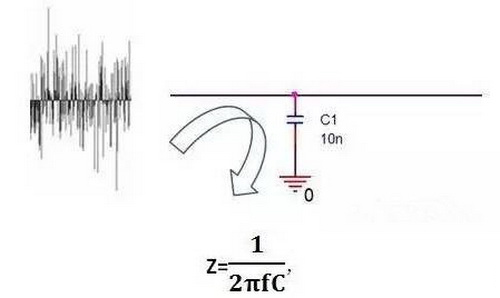

即頻率f越大，電容的阻抗Z越小。當?shù)皖l時，電容C由于阻抗Z比較大，有用信號可以順利通過；當高頻時，電容C由于阻抗Z已經很小了，相當于把高頻噪聲短路到GND上去了。

濾波作用：理想電容，電容越大，阻抗越小，通過的頻率也越高。電解電容一般都是超過 1F ，其中的電感成份很大，因此頻率高后反而阻抗會大。我們經?？匆娪袝r(shí)會看到有一個電容量較大電解電容并聯了一個小電容，其實大的電容通低頻，小電容通高頻，這樣才能充分濾除高低頻。電容頻率越高時候則衰減越大，電容像一個水塘，幾滴水不足以引起它的很大變化，也就是說電壓波動不是你很大時候電壓可以緩沖。

4、溫度補償：針對其它元件對溫度的適應性不夠帶來的影響，而進行補償，改善電路的穩定性。

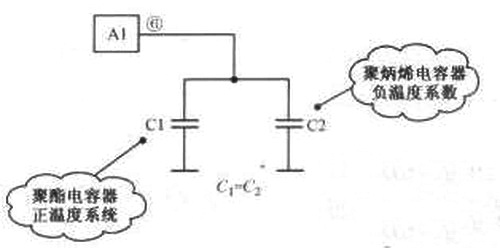

分析：由于定時電容的容量決定了行振蕩器的振蕩頻率，所以要求定時電容的容量非常穩定，不隨環境濕度變化而變化，這樣才能使行振蕩器的振蕩頻率穩定。因此采用正、負溫度系數的電容釋聯，進行溫度互補。

當工作溫度升高時，Cl的容量在增大，而C2的容量在減小，兩只電容并聯后的總?cè)萘繛閮芍浑娙萑萘恐停捎谝粋€(gè)容量在增大而另一個在減小，所以總?cè)萘炕静蛔儭?/p>

同理，在溫度降低時，一個電容的容量在減小而另一個在增大，總的容量基本不變，穩定了振蕩頻率，實現溫度補償目的。

5、計時：電容器與電阻器配合使用，確定電路的時間常數。

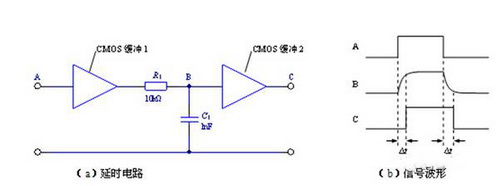

輸入信號由低向高跳變時，經過緩沖1后輸入RC電路。電容充電的特性使B點的信號并不會跟隨輸入信號立即跳變，而是有一個逐漸變大的過程。當變大到一定程度時，緩沖2翻轉，在輸出端得到了一個延遲的由低向高的跳變。

時間常數：以常見的 RC 串聯構成積分電路為例，當輸入信號電壓加在輸入端時，電容上的電壓逐漸上升。而其充電電流則隨著電壓的上升而減小，電阻R和電容C串聯接入輸入信號VI，由電容C輸出信號V0，當RC (τ)數值與輸入方波寬度tW之間滿足：τ》》tW，這種電路稱為積分電路.

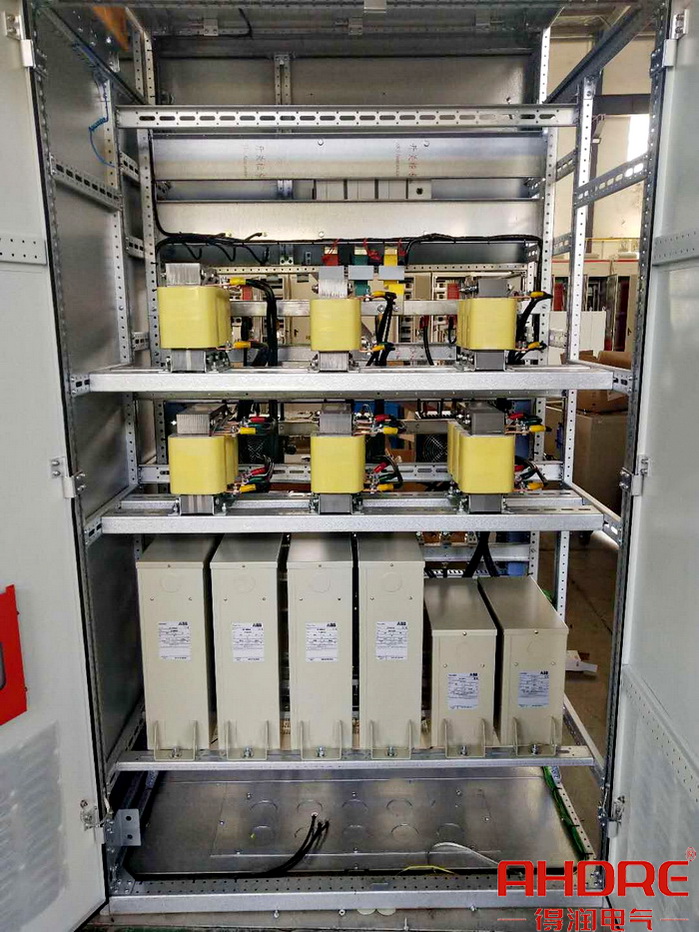

6、無功補償：在配電系統中，負載一般都是感性負載，造成系統中的電流落后于電壓，產生了無功功率。所以，配電系統中往往要配套并聯一些補償電容，以期提高系統功率因數，降低電流滯后于電壓的程度。電容的這種用途叫做補償無功功率補償，被經常使用在無功補償裝置中。
