在電氣行業里，高壓柜是最熟悉不過的電氣設備產品，具有架空進出線、電纜進出線、母線聯絡等功能，主要適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織等各種不同場所。那么大家對高壓柜的六大細節要素又了解多少呢，今天得潤電氣小編給大家普及一下吧。

一、柜體的材料

（1）冷軋鋼板或角鋼(用于焊接柜);

（2）敷鋁鋅鋼板或鍍鋅鋼板(用于組裝柜).

（3）不銹鋼板

（4）鋁板

二、柜體的功能單元：

（1）主母線室(一般主母線布置按“品”字形或“1”字形兩種結構）

（2）斷路器室

（3）電纜室

（4）繼電器和儀表室

（5）柜頂小母線室

（6）二次端子室

三、開關柜的組成

開關柜應滿足GB3906-1991"3-35 kV交流金屬封閉開關設備"標準的有關要求，由柜體和斷路器二大部分組成，柜體由殼體、電器元件、各種機構、二次端子及連線等組成。

四、分類

1.按斷路器安裝方式

(1)移開式或手車式(用Y表示)：表示柜內的主要電器元件(如:斷路器)是安裝在可抽出的手車上的，由于手車柜有很好的互換性,因此可以大大提高供電的可靠性，常用的手車類型有:隔離手車、計量手車、斷路器手車、PT手車、電容器手車和所用變手車等，如KYN28A-12。

(2)固定式(用G表示): 表示柜內所有的電器元件(如:斷路器或負荷開關等)均為固定式安裝的，固定式開關柜較為簡單經濟，如XGN2-10、GG-1A等。

2.按安裝地點

按安裝地點分為戶內和戶外

(1)用于戶內(用N表示);表示只能在戶內安裝使用， 如：KYN28A-12等開關柜;

(2)用于戶外(用W表示);表示可以在戶外安裝使用， 如: XLW等開關柜。

五、按柜體結構

按柜體結構可分為金屬封閉鎧裝式開關柜、金屬封閉間隔式開關柜﹑金屬封閉箱式開關柜和敞開式開關柜四大類

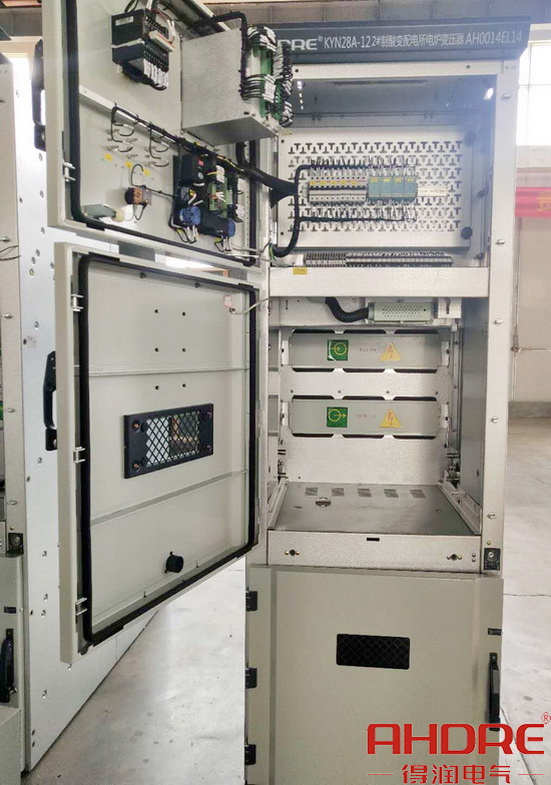

(1)金屬封閉鎧裝式開關柜(用字母K來表示)主要組成部件(例如：斷路器、互感器、母線等)分別裝在接地的用金屬隔板隔開的隔室中的金屬封閉開關設備。如KYN28A-12型高壓開關柜。

(2)金屬封閉間隔式開關柜(用字母J來表示)與鎧裝式金屬封閉開關設備相似，其主要電器元件也分別裝于單獨的隔室內，但具有一個或多個符合一定防護等級的非金屬隔板。如JYN2-12型高壓開關柜。

(3)金屬封閉箱式開關柜(用字母X來表示)開關柜外殼為金屬封閉式的開關設備。如XGN2-12型高壓開關柜。

(4)敞開式開關柜，無保護等級要求，外殼有部分是敞開的開關設備。

六、五防

（1）防止帶負荷合閘：高壓開關柜內的真空斷路器小車在試驗位置合閘后，小車斷路器無法進入工作位置。

（2）防止帶接地線合閘：高壓開關柜內的接地刀在合位時，小車斷路器無法進合閘。

（3）防止誤入帶電間隔：高壓開關柜內的真空斷路器在合閘工作時，盤柜后門用接地刀上的機械與柜門閉鎖。

（4）防止帶電掛接地線：高壓開關柜內的真空斷路器在工作時合閘，合接地刀無法投入。

（5）防止帶負荷拉刀閘：高壓開關柜內的真空斷路器在工作合閘運行時，無法退出小車斷路器的工作位置。

得潤電氣是一家專注高低壓開關成套設備的廠家，提供咨詢、設計、制造、安裝調試一站式服務。根據客戶需求，提供專門的設計方案。得潤電氣擁有十余項國家專利，綜合新技術、新工藝，不斷推陳出新，堅持為客戶提供更高品質的產品。

以上就是今天給大家分享的高壓柜小常識，想要了解更多產品信息，歡迎來電咨詢！
