高壓變頻、UPS、軟啟專用旁路柜在供電系統中所擔任的作用是不容小覷的，當高壓變頻器、UPS電源或軟啟動裝置出現故障時，導致電機或供電設備無法正常工作，而旁路柜可以滿足電機連續運轉的要求，從而提高設備運行的可靠性。根據切換開關的不同，變頻器的旁路方案分為手動旁路方式與自動旁路方式，根據這些方式，又衍生出多種非標方案。

今天我們來介紹其中一種，由安徽得潤電氣為北京迪安帝公司在廣東華電廣州萬博分布式能源項目提供的一批手動變頻隔離柜。

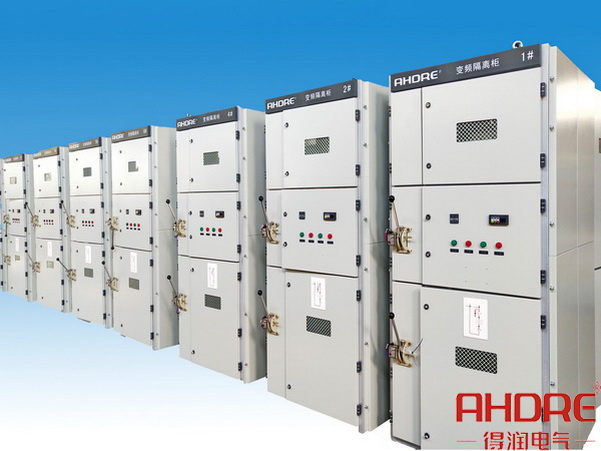

變頻隔離旁路柜

一、材質

手動變頻隔離柜又稱為中壓變頻刀閘柜，是一種配用隔離刀閘的手動旁路柜。柜體的結構和隔板均采用優質覆鋁鋅鋼板經CNC機床加工和多重折邊之后以鉚釘和螺絲栓接而成的。柜體頂部設有四個吊裝環，可方便移動柜體保證使用安全。柜內也采用防護透明絕緣板，避免操作時觸電現象。

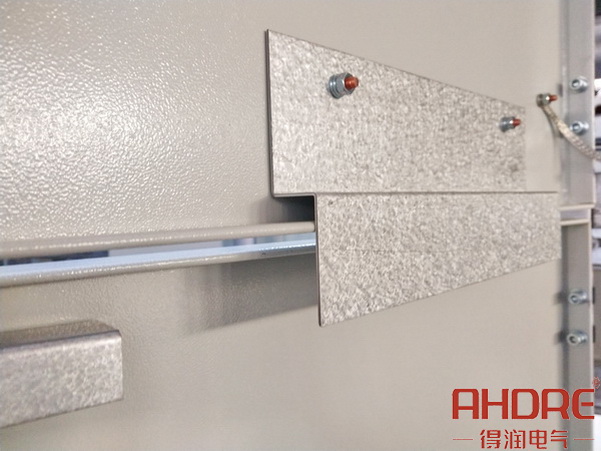

覆鋁鋅鋼板

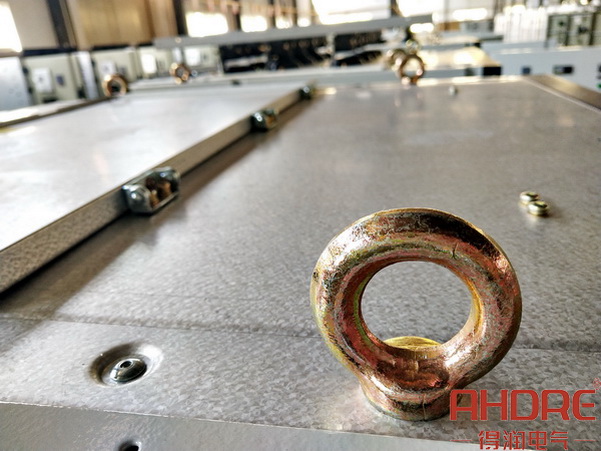

柜頂?shù)跹b環

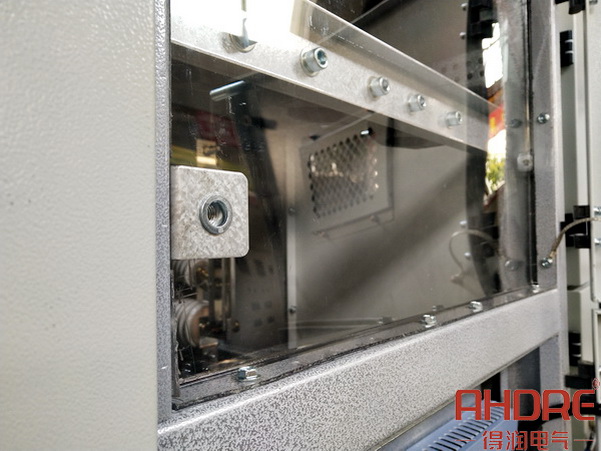

透明防護絕緣隔板

二、儀表室結構

儀表室用來安裝二次控制元件、儀表、帶電指示器，以及特殊要求的二次設備。柜內布置做到布線規整，線槽美觀合理；導線分組，分束固定，綁扎整齊.

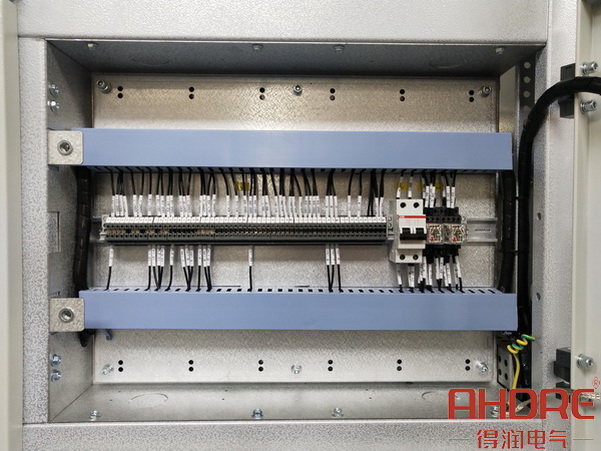

儀表室結構圖

三、開關室結構

開關室設有兩把獨立的隔離開關，采用CS6手操機構，拐臂連接連桿，操作機構依次通過連桿、拐臂對隔離開關實施操作。二把隔離開關其中一把隔離控制變頻進線電源，另一把隔離控制變頻出線與電機，運維檢修時二把刀閘打開，形成各自獨立的、可見的斷口，保障操作人員的安全。

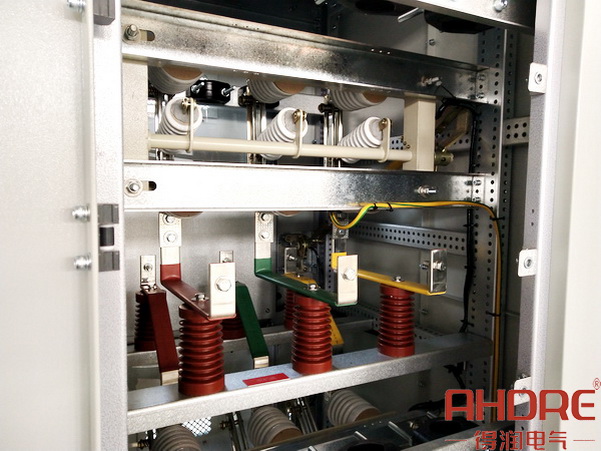

開關室結構圖

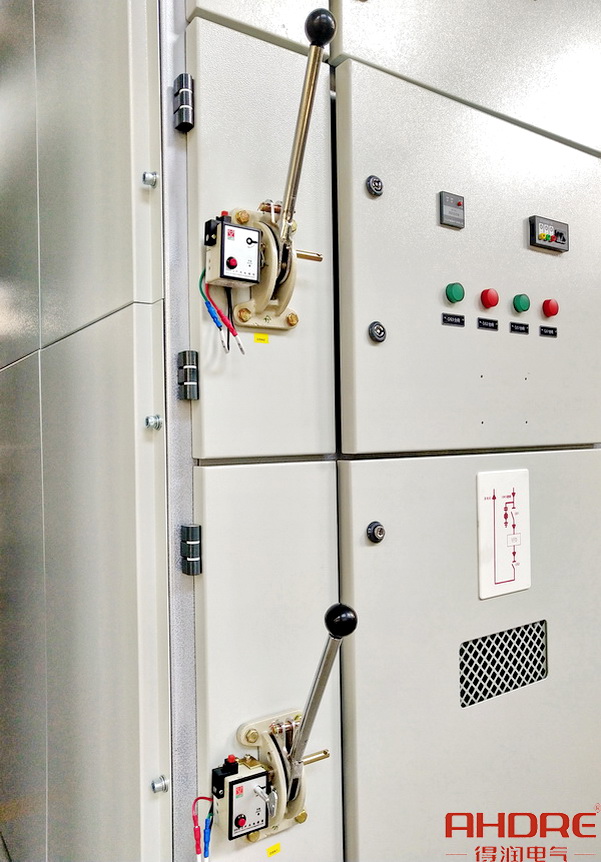

雙刀閘隔離開關操作機構

四、防護裝置

柜內設有聯鎖裝置，采用帶電顯示器及電磁鎖閉鎖后門，保證各開關間聯鎖齊全，防止誤分誤合開關、誤入帶電間隔，提高配套產品的防誤性能。為了保證柜內濕度適宜并提供照明，柜內安裝了溫濕度控制器、照明燈。

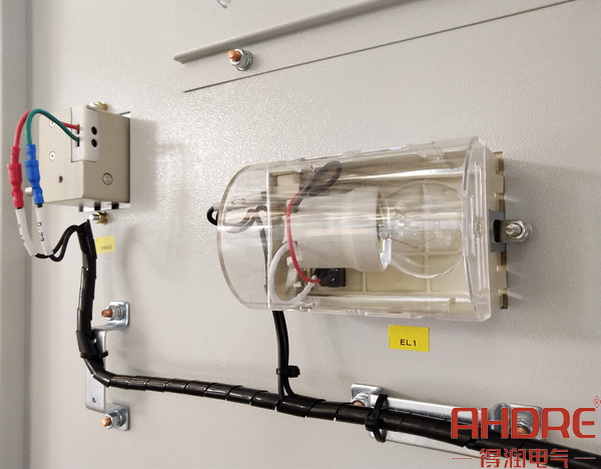

電磁鎖（左）照明燈（右）

五、排列結構圖

變頻旁路柜在外形設計上，深度、高度和變頻器需保持一致，使拼柜后整體性強。

當然，這只是其中一個衍生方案，實際上得潤電氣旁路柜除了上述的一種手動方式，還有常見的搭配真空接觸器或真空斷路器實現的自動旁路。目前得潤電氣工程師精心設計數十種線路方案，如一拖一手動、一拖一自動、一拖二手動、一拖二自動等方式，根據現場不同方案的選擇、電機功率大小、以及線路負載情況選擇合適的設計方案。安徽得潤電氣作為ABB公司推薦的旁路柜廠家，以專業化的技術、高質量的產品做好品牌形象，不斷完善產品建設。
