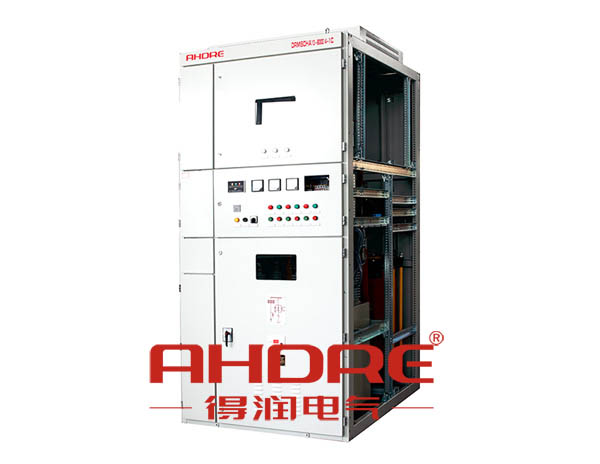

電容柜就是我們所說的電容無功功率補償柜。電力系統中的負載類型大部分屬于感性負載，加上用電企業普遍廣泛地使用電力電子設備，使電網功率因數較低。較低的功率因數降低了設備利用率，增加了供電投資，損害了電壓質量，降低了設備使用壽命，大大增加了線路損耗。為了改善電網功率因數低下帶來的能源浪費和這些不利供電生產的因素，必須使電網功率因數得到有效的提高。顯然這些無功功率如果都要由發電機提供并遠距離傳送是不合理的，通常也是不可能的。合理的辦法就是在需要無功功率的地方產生無功功率，即增加無功功率補償裝置。那么電容補償柜的容量如何計算呢？下面由得潤電氣為您解答：

電網中由于有大功率電機的存在，使得其總體呈感性，所以常常在電網中引入大功率無功補償器（其實就是大電容），使電網近似于純阻性，Kvar就常用在這作為無功補償電容器的容量的單位。

kvar（千乏）和電容器容量的換算公式為（指三相補償電容器）：

Q=√3×U×I

I＝0.314×C×U/√3

C=Q/(0.314×U×U)

上式中Q為補償容量，單位為Kvar，U為額定運行電壓，單位為KV，

I為補償電流，單位為A，C為電容值，單位為F。式中0.314＝2πf/1000。

例如：一補償電容銘牌如下:

型號:BZMJ0.4-10-3 （3三相補償電容器）。

額定電壓:0.4KV

額定容量:10Kvar

額定頻率:50Hz

額定電容:199uF  (指總電容器量，即相當于3個電容器的容量)。

額定電流:14.4A

代入上面的公式，計算后結果相符合。

希望以上的科普得潤電氣能夠幫您準確的計算電容補償柜的容量。
