教你分清什么是進線開關柜什么是出線開關柜
發布日期：2017-06-29
掃一掃
來源：
瀏覽次數：358
實際上在一整套電氣柜中有很多的柜型，今天先為各位分享一下其中的進線柜和出線柜，那么究竟這兩種柜體有哪些作用呢？下面由得潤電氣為您詳細解答：

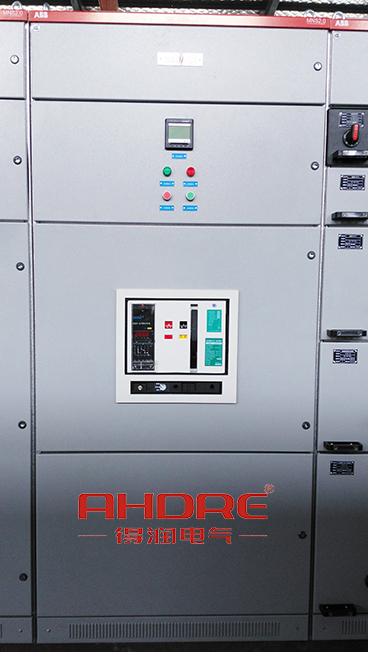

進線柜：就是從外部引進電源的開關柜。一般是從供電網絡引入10kV電源，10kV電源經過開關柜將電能送到10kV母線，這個開關柜就是進線柜。

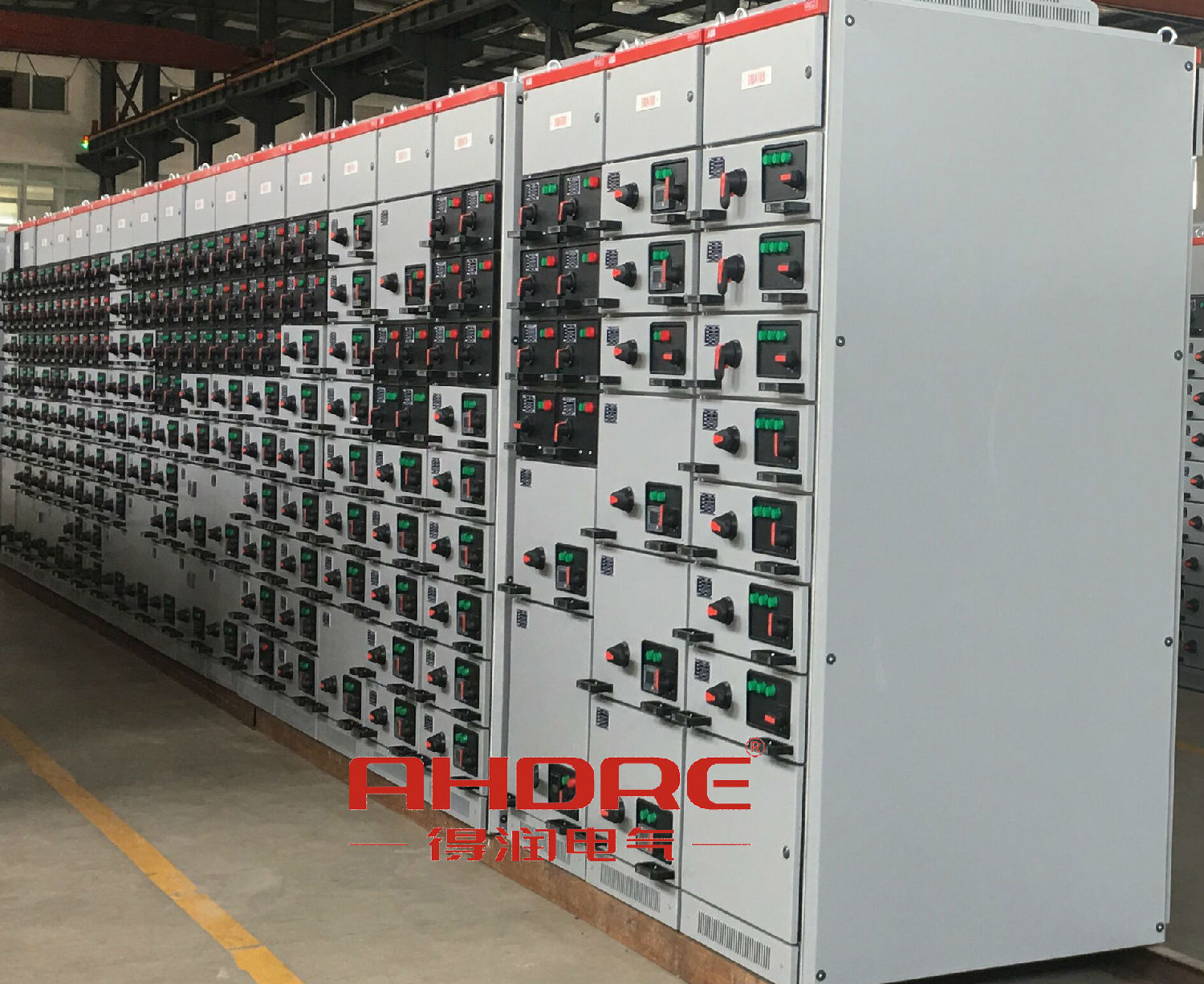

出線柜：則是從母線分配電能的開關柜。從10kV母線經開關柜送至電力變壓器，這個開關柜就是10kV的出線柜之一。在變壓器低壓側安裝出口開關柜，將電能經此開關柜送至低壓母線，再在低壓側安裝若干臺低壓開關柜，將電能送到各用電處。這些低壓開關柜都是出線柜。如果從就近引入低壓系統，則進線接入的低壓開關柜同樣是進線柜，只是低壓而已。從低壓母線引出的開關柜，同樣是出線柜。
而配電房的進線柜，主要是將主電源接入配電柜的開關中，起過流過載保護和接通斷開電源的作用。 配電房的出線柜，是將主電源分配到各個用電支路開關上去，對各支路起過流過載保護和接通斷開支路電源的作用。
