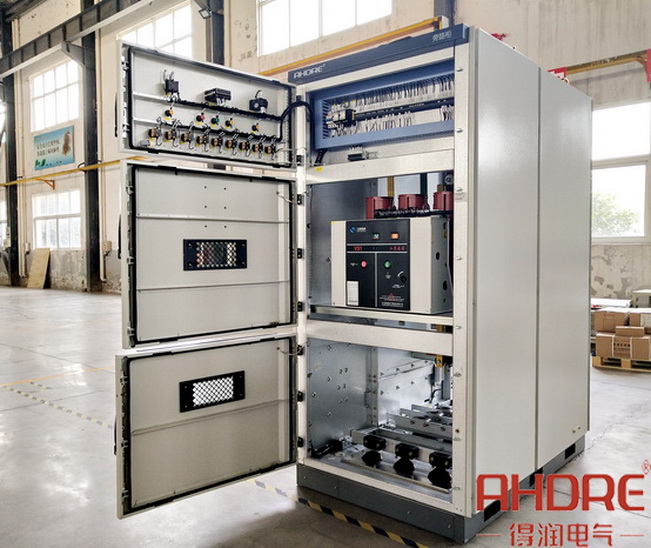

高壓旁路柜根據不同結構可以分為手動旁路和自動旁路，其中配用真空斷路器或真空接觸器可以實現自動旁路，而配用隔離開關又可以實現手動旁路。一種10KV的自動旁路柜，電機參數為1800KW，通過配用三個真空斷路器實現自動方案。下面詳細講解這款自動旁路柜為什么使用三個真空斷路器。

一、真空斷路器和真空接觸器的區別

自動旁路柜可以配用真空斷路器和真空接觸器這兩個方案的，當額定電流小于300A時，我們通常選用真空接觸器，額定電流大于300A通常選用真空斷路器。二者在功能上是有很大區別的，真空斷路器是起保護作用的，能熄滅電弧，有分段能力。真空接觸器是利用線圈來控制電路的通斷，接觸器通電后，常開的就閉上了，長閉的打開，這樣來控制。在開段大電流時選擇真空斷路器更加安全可靠。

二、真空斷路器的設計方案

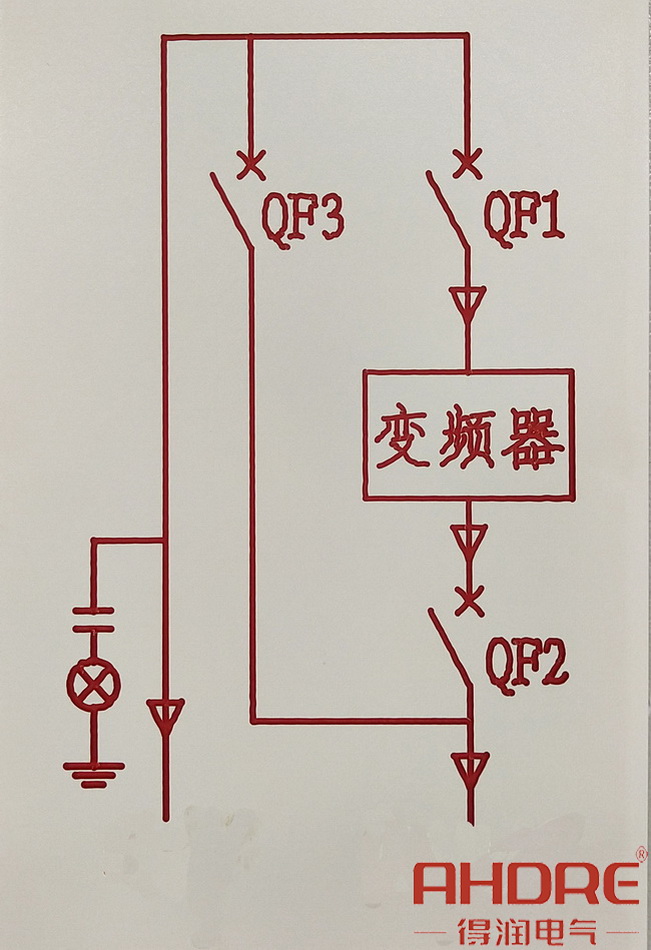

自動旁路方式是由3個高壓真空斷路器組成，如圖1所示。要求QF1、QF2不能和QR3同時閉合，在電氣上實現互鎖。變頻運行時，QF1和QF2閉合，QF3斷開；工頻運行時，QF3閉合，QF1和QF2斷開。

三、自動旁路柜的優缺點

1、優點

在變頻器出現嚴重故障時，系統能夠自動轉入工頻電網中，斷開變頻調速系統時，而負載不需要停機，滿足現場不能停機的要求。

2、缺點

電機由變頻運行時向工頻運行轉換，自動旁路開關一般也不會有問題。但有一點例外，如果是由于電機及其負載的故障引起變頻器停機，再次旁路，有可能使故障擴大化。例如變頻器過流時，因?yàn)樽冾l器自身無法判斷是自身問題還是電機出現異常。因此在選用時需要短時間內的斷開，會不會對生產有影響。

10KV自動旁路柜在選用三個真空斷路器時，是根據額定電流大小、以及是否滿足電機持續運行來選擇的。因此在選擇自動旁路柜的合理方案時，需要根據現場條件以及要求來設計的。目前，安徽得潤電氣已研發了八種不同旁路方案供客戶選擇，想要了解更多產品方案，歡迎來電咨詢。
