低壓電源進線柜簡稱為低壓進線柜，是從變壓器下來的第一臺柜子，也稱為低壓總柜，用來控制下面所有的用電設備，它的總開關一般都采用框架斷路器用來控制總電路分、合。對于不了解電壓進線柜的電工們，今天通過基礎、識圖、報價、設計、調試等五大方面的知識點來詳細講解。

一、基礎知識點

低壓進線柜即變壓器的出線進入的第一臺總控制柜，作為負荷側的總開關柜，承擔著整段母線電流。其一般配置為框架式斷路器、電流表、電壓表、轉換開關等。

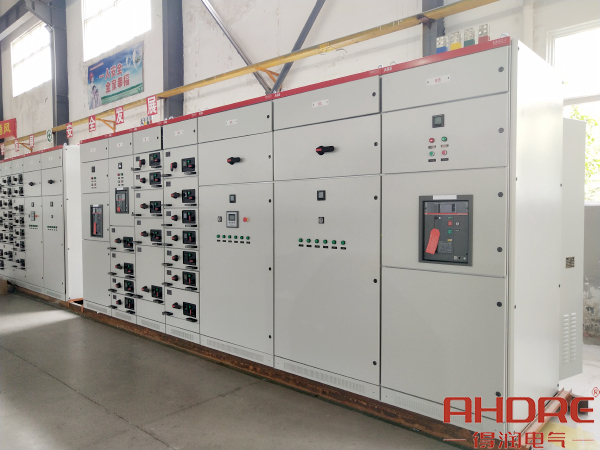

右邊第一個是低壓進線柜

二、識圖知識點

識圖主要就是三部分，其一次系統圖、二次原理圖以及接線圖。

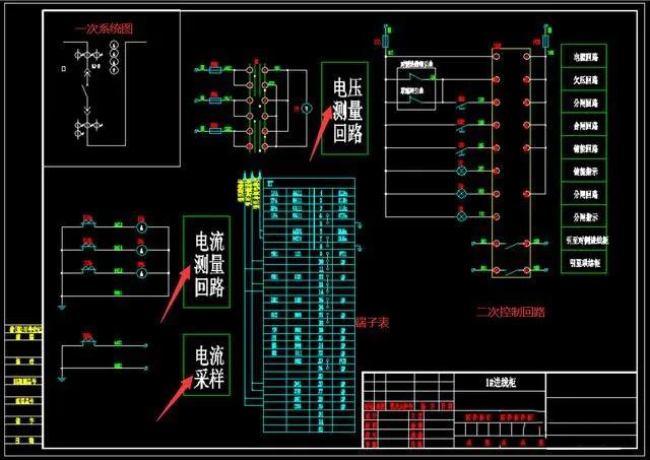

低壓進線柜原理圖

如圖，應該對很多電工來說，也不難，我們在看圖的時候，基本把握一個原則：先一次，后二次。

如這里，我們看一次發現這里有7個電流互感器，一個抽出式斷路器、三個電流表、一個電壓表，以及進出線方式，所以大致知道其原理圖中的回路，對應為電流計量回路、電流測量回路、電流采樣回路（引至電容柜）、斷路器控制回路等。這是我們看一次可以分析出的，然后具體看二次。我們發現分析基本一致，但是少了電流計量回路，這也是這張圖存在的一個問題。

電壓測量回路

①電壓測量回路：注意轉換開關，如打到二擋，1和2、7和8導通。

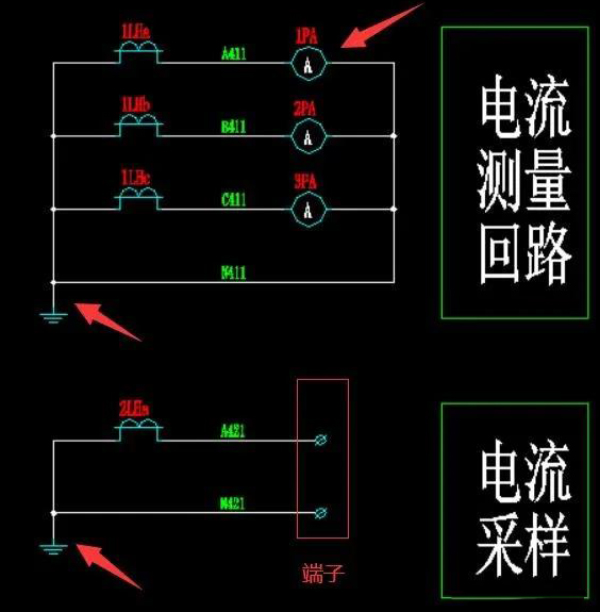

電流測量及電流采樣回路

②電流測量回路：其中三個電流表可改為多功能儀表，以實際為準。

電流采樣回路：這里我們看到是引到了端子，需要注意調試或者其他情況電流互感器其二次側不允許開路。注意電流互感器二次側需要可靠接地，安全。

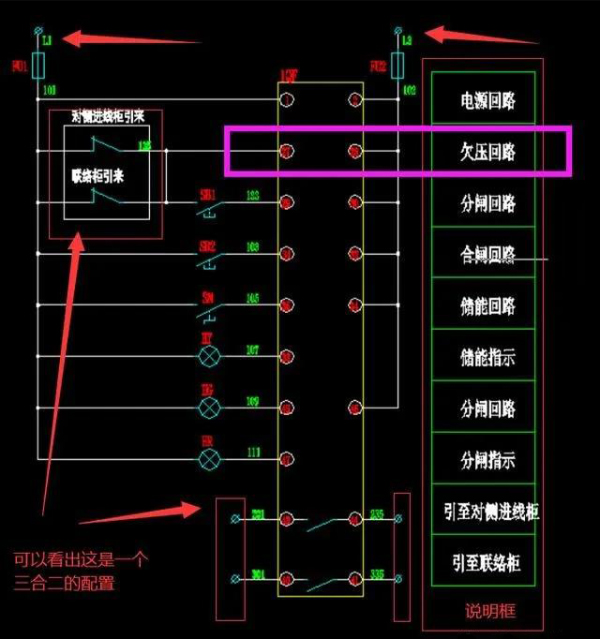

斷路器控制回路

③看著這個時，我們可以先找到斷路器的說明書，其基本回路為儲能回路、分合閘回路、欠壓回路等。我們看這個圖時，也有幾點需要注意，先看說明框，說明框是對回路的說明，可以幫助我們快速掌握。其實這個圖我們看出這是一個三合二的配置，其兩臺進線一臺聯絡柜的配置，三臺中只允許合兩臺，一般存在機械連鎖和電氣連鎖，這里體現出的就是電氣連鎖。

三、報價知識點

一臺進線柜的價格影響因素主要可分為：殼體、元器件、輔材、銅牌、人工等。如圖，如這一臺ＭＮＳ低壓柜的報價清單，這里主要提供大家一個報價思路，除了殼體、元器件、輔材、銅牌、人工等價格因素外，還要考慮品牌以及折扣等，同樣產品，進口品牌和國產優質品牌價格差異還是挺大的。

四、設計知識點

一般我們也可以從四個角度去考慮其二次，控制、指示、測量、保護。

（1）控制：萬能斷路器---分閘、分閘、儲能等。

（2）指示：分合閘指示、儲能指示。

（3）測量：三個電流互感器測量三相電流、直通主母線測量三相電壓。

計量：三個電流互感器、接線盒、電度表等。

（4）保護：電流回路做接地保護、二次回路做熔斷器保護、主母線回路斷路器自身保護。

其主要是這四個方面，不難發現其二次回路主要要電流測量計量回路、斷路器儲能、儲能指示、分合閘以及分合閘指示回路。但是我們要要考慮其他的一些情況或者技術要求，如有電容柜，就存在電流采樣回路等。

五、調試知識點

電氣操作實驗：在安裝和接線都正確的前提下，按電氣原理圖進行模擬動作試驗，即通電試驗。主要包括：斷路器合、分閘是否正常；按鈕操作及相關的指示燈是否正常；手動投切是否正常。

以上就是對低壓進線柜的基礎知識講解，其實低壓成套設備中，每一種開關柜都是由這五大方面組成的。進線柜常見的有雙電源進線，通過主電源回路和輔電源回路來控制電路的切換，確保整條電路的正常運行。
