在配電室中，除了有進線柜、出線柜、計量柜等，無功補償柜也是不可或缺的配電設備。無功補償柜是一種在電力供電系統中起提高電網的功率因數的作用，解決電網無功容量不足、增裝無功補償設備、提高網絡的功率因數、降損節電，使電力系統安全運行。常見的無功補償有自動、就地、集中、分散等補償方式，下面來介紹每種補償方式的作用有哪些?

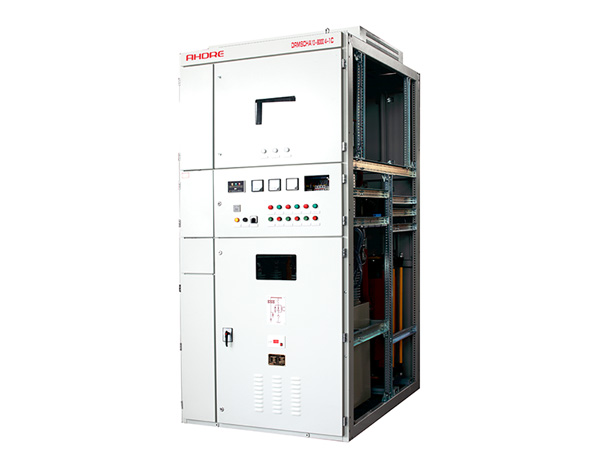

一、MSCHA高壓無功自動補償裝置

MSCHA型高壓無功自動補償裝置，是根據配電變壓器無功負荷狀況，自動分步投切并聯在配電變壓器3~20kV母線的電容器組，提供相應的容性無功功率。裝置由并聯電容器、串聯電抗器、電壓互感器、避雷器、投切設備、控制和保護裝置等組成。

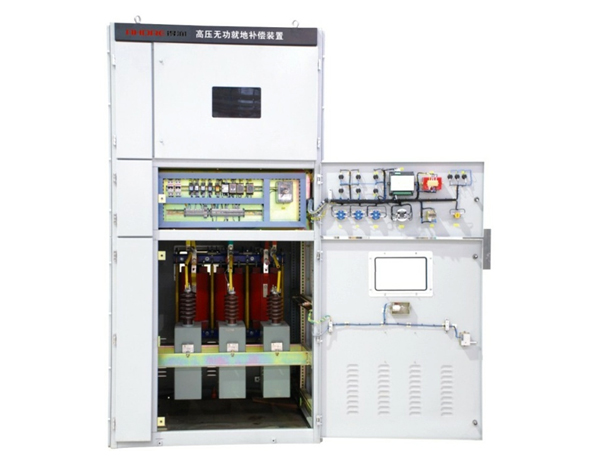

二、MSCHL高壓無功就地補償裝置

MSCHL型高壓無功就地補償裝置，是將固定容量的電容器組并聯在無功負載上，就地提供固定容量的容性無功功率，補償感性無功功率，提高無功負載的功率因數，穩定系統電壓，從而降低線路損耗，節約電費成本，提高變壓器傳輸容量，提高整體的電力傳輸效率。除采用噴逐式熔斷器作為單臺電容器的過流保護外，還設有零序電壓保護，完善的保護系統，可使裝置長期穩定運行。

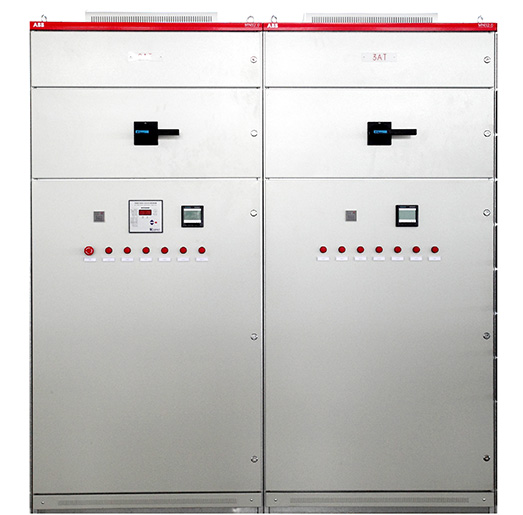

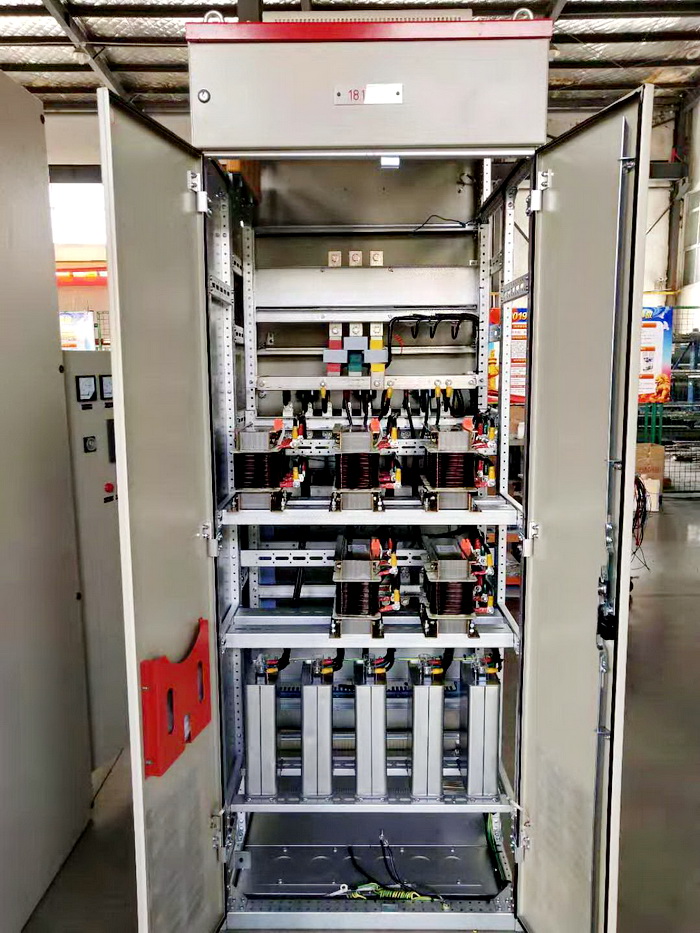

三、MSCLA低壓無功自動補償裝置

MSCLA型低壓無功自動補償裝置，是根據配電變壓器無功負荷狀況，自動分步投切并聯在配電變壓器1kV及以下母線的電容器組，提供相應的容性無功功率，補償感性無功功率，改善功率因數，穩定系統電壓，從而降低線路損耗，提高變壓器傳輸容量，提高整體的電力傳輸效率。同時具有負荷監測功能，對電網運行狀況進行實時監測，實現無功補償和配電監測二合一。

裝置由并聯電容器、串聯電抗器、避雷器、投切設備、控制和保護裝置等組成。主要應用于1kV及以下負荷波動較大的交流電力系統中。

四、SVCL系列低壓動態無功補償裝置

SVC動態無功補償裝置是目前電力系統中應用最多、最為成熟的動態并聯補償設備，也是一類較早得到應用的FACTS設備。裝置是綜合應用現代電力電子技術、電能控制技術、以及自動化技術而研制開發的高科技產品，是一種能夠?yàn)殡娏ο到y(tǒng)快速而連續地提供容性和感性無功功率的電力電子裝置，主要應用于1kV及以下的交流電力系統中，與系統并聯連接，可根據系統需要動態連續提供無功功率，消除諧波，改善用戶的電壓質量，減少電壓波動及電壓閃變。裝置有動態連續的無功功率補償和諧波抑制的雙重功能，裝置技術先進、性能卓越、運行可靠。

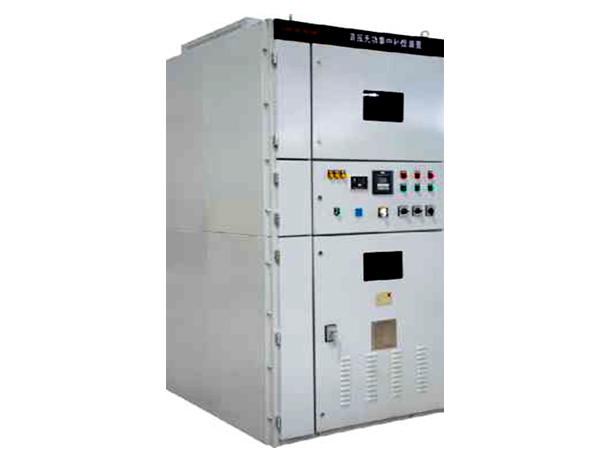

五、MSCHC高壓無功集中補償裝置

MSCHC型高壓無功集中補償裝置，是將固定容量的電容器組并聯連接在配電變壓器3~35kV母線上，提供固定容量的容性無功功率，補償感性無功功率，改善功率因數，穩定系統電壓，從而降低線路損耗，提高變壓器傳輸容量，提高整體的電力傳輸效率。裝置由并聯電容器、串聯電抗器、放電線圈、避雷器、控制和保護裝置等組成。主要應用于3~35kV負荷波動不大的交流電力系統中。

以上的產品都是有得潤電氣精心設計的五種配電設備，每款產品都有獨特的設計理念，根據客戶的需求提供不一樣的產品方案。如果您想了解更多無功補償柜產品知識，歡迎來電咨詢！
