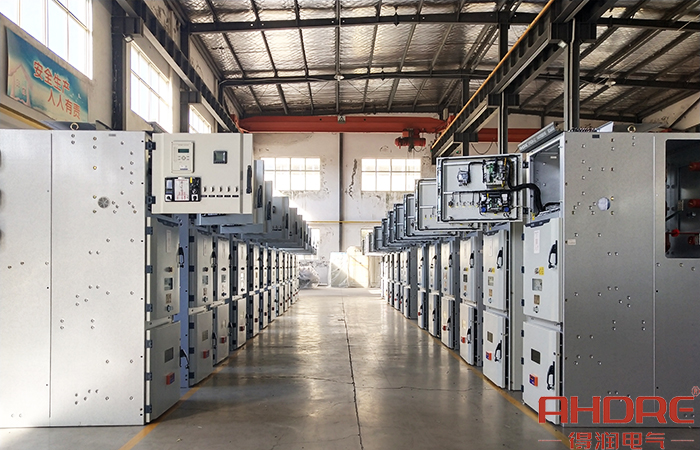

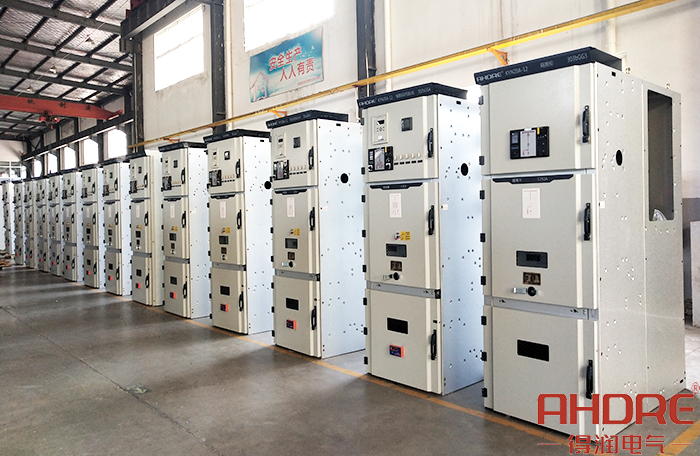

KYN28A-12高壓開關柜被廣泛的應用在各行業中，主要用于接受和分配電能并對電路實行控制、保護及監測。KYN28A-12高壓開關柜進行結構設計時需要考慮哪些要點呢？下面就帶大家從柜體結構、元件選擇、裝配方案等方面進行詳細講解。

一、柜體結構

1、高壓開關柜應是全封閉型，中置手車式，柜內每個裝置應連續運行，其防護等級應符合IP4X。高壓開關柜柜面板采用2mm厚冷軋鋼板，靜電噴涂，附著牢固。柜體采用2mm厚敷鋁鋅板，相鄰開關柜殼需用螺栓固定及連接。

2、元件板、門、罩子和框架的總裝配應平滑、嵌裝和無波紋出現，保證功能單元裝配既整齊又牢固。

3、應避免出現未經加工的毛邊，角和邊緣都應呈圓角形，焊接處和接地處要平滑，不允許出現裂縫接點和斷裂。

二、聯鎖裝置

開關柜具有可靠的防止誤操作的聯鎖裝置，包括但不限于：

a）可防止誤分、合斷路器。

b）可防止帶負荷推拉可移開部件。

c）可防止帶電合接地開關。

d）可防止接地開關處在接地位置送電。

e）可防止誤入帶電間隔。

三、設備結構

斷路器可以手車分離，開斷時母排和饋電回路之間應保證隔離。為了防止操作人員接近帶電的固定觸點應設置安全防護板，該防護板應能掩蓋母排及饋電側的三相固定觸點，鎖扣裝置能將防護板閉鎖。試驗、運行位置的操作均應閉門進行。

接地開關應具有機械聯鎖性能，以防止誤操作，例如防止斷路器閉合時閉合接地開關和接地開關閉合時推進斷路器等。

四、裝配方案

母排系統應全封閉，在高壓開關柜的主母線室內，所有母排采用鍍錫熱縮套管、環氧樹脂穿墻套管等加強絕緣措施，并加貼色標，符合高壓開關柜的操作額定電壓值。

以上只是設計高壓柜的一部分技術要求，高壓柜的設計要求應根據項目現場的配電需求進行選擇的，不同的設計方案實現的電能質量也是不一樣。只有高標準的設計要求，才能生產出高質量的產品和完善的解決方案。
