一般高壓變頻器都會分為電流型和電壓型，今天得潤電氣為您分享的是比較典型的電壓源型單元串聯結構：
1、移相整流變壓器。原邊為母線電壓，副邊直接為功率單元供電，電壓為功率單元額定電壓（一般為400~1500V），副邊繞組數量依照功率單元的個數。（一般6kV的每相5或6個，10kV的8到9個）。
2、逆變部分。即功率單元柜，由若干個串聯的功率單元組成，形成三相，直接輸出到電機，單元為星形連接。單元可細分為整流環節（可控硅或不可逆二極管），濾波環節（電解電容或膜電容），逆變環節（主流采用IGBT，ABB的IGCT等）。
3、控制部分。用于實現PWM算法控制，驅動開關元件工作。數據采集，保護等功能?，F(xiàn)今多采用32位/64位DSP或雙DSP實現。柜面顯示操作設備，按鈕指示燈，報警故障燈，與上位機或DCS通訊等設備均可視為控制部分。

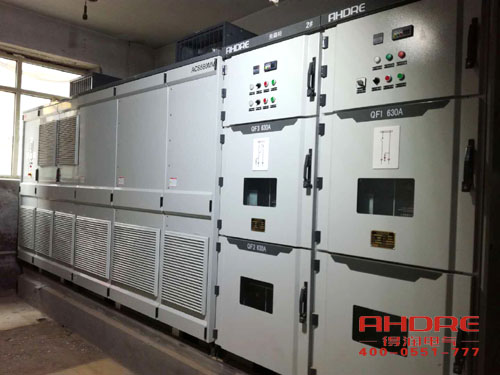

4、旁路柜。視為獨立系統，不直接由高壓變頻器廠家直接配套出廠，但是在電力系統中卻是高壓變頻器的重要組成部分。變頻器正常使用的情況下，通過變頻器控制負載的轉速；變頻器故障情況下，需經由旁路柜向負載配電。旁路柜是為保證負載可靠、不間斷運行而設置的。

而今電氣行業具有旁路柜設計及生產能力的廠家十分有限，所以在采購旁路柜時需要業主們選擇有實力靠譜的廠家。安徽得潤電氣自主研發及生產的旁路柜有多種方案，能夠滿足不同客戶的不同需求，多種投切方式也能滿足不同生產工藝和使用的需求。更是ABB變頻器指定配套旁路柜廠家。是您不二的選擇。
