真沒想到定制ABB低壓開關柜要了解這么多？
定制ABB低壓開關柜是一項專業性很強的系統工程，需要綜合考慮技術、標準、商務和后期服務等多個方面。以下是需要注意的關鍵事項，分為幾個核心階段：
### 一、 前期準備與技術澄清階段
這是最關鍵的一步，決定了后續所有工作的方向。
1. **明確需求與規范：**
* **電氣一次系統圖：** 這是核心中的核心。必須提供完整的、經確認的主接線圖，明確：
* **進線方式：是單路進線、雙路進線（常備+備用）還是雙路進線+母聯？是否需要自動投切（ATSE）？
* **出線回路： 詳細列出每個回路的額定電流、極數（3P/4P）、用途（如照明、動力、空調、水泵等）、安裝方式（固定式/抽屜式）。
* **主要元器件型號規格：對斷路器（框架、塑殼）、接觸器、熱繼電器、變頻器、軟啟動器等是否有明確的品牌（如指定ABB的Emax2框架斷路器、Tmax塑殼斷路器）和型號要求。
定制ABB低壓開關柜* **電氣參數：**
* **額定電壓：如AC 400V。
* **額定絕緣電壓： 如AC 690V。
* **額定頻率：50Hz 或 60Hz。
* **水平母線額定電流： 如1600A, 2500A, 4000A等（需考慮未來擴容余量）。
* **峰值耐受電流 (Ipk)： 如105kA。
* **短時耐受電流 (Icw)：如50kA/1s（這是衡量柜體動熱穩定性的關鍵指標，必須根據上級變壓器容量和系統短路容量計算確定）。
定制ABB低壓開關柜 * **使用環境：**
* **安裝地點：室內還是室外？地下室（潮濕環境）還是配電室？
* **環境溫度： 最高/最低溫度是多少？
* **濕度、海拔高度：** 高海拔地區需要降容使用。
* **防護等級： 柜體IP等級（如IP30, IP41, IP54）?？刂剖乙话鉏P30/IP40，現場可能需IP54。
* **特殊環境：是否有腐蝕性氣體、爆炸性粉塵、鹽霧（沿海地區）等？需要特殊處理（如防腐涂層、不銹鋼材質）。
2. **標準與認證：**
* **明確技術標準：必須符合哪些國家標準（GB）、國際標準（IEC）或行業標準。
* **強制認證： 確保產品擁有**CCC認證**（中國強制性產品認證）。
* **其他認證：如有出口或特殊行業需求，需明確是否需要其他認證，如CE、UL等。
3. **柜體結構與工藝：**

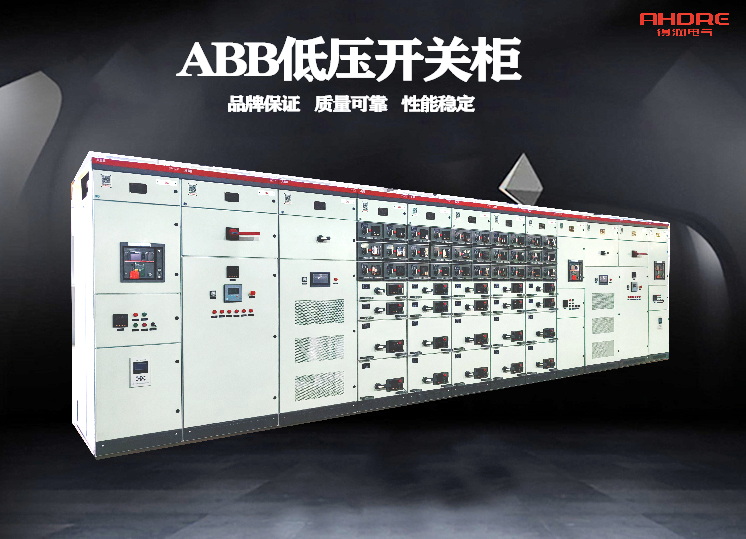

* **柜型選擇：ABB低壓開關柜有多種標準柜型，如MNS系列、MD-Max系列等。需根據應用場景、空間布局和維護習慣選擇。
* **材質與顏色：柜體骨架（敷鋁鋅板/冷軋板）、門板材質、顏色（通常ABB標準色為RAL7035）。
* **安裝方式： 靠墻安裝還是離墻安裝？單排布置還是多排并柜？是否需要頂置母排或側置母排？
* **內部隔離形式： 根據IEC標準，分為Form 1/2/3/4等，這關系到安全性和維護便利性。通常要求**Form 4**（水平母線和功能單元完全隔離），安全性最高。
### 二、 與供應商/集成商溝通階段
1. **選擇合格供應商：**
* 務必選擇ABB授權的系統集成商或盤廠（如安徽得潤電氣）生產的 ABB低壓開關柜 。他們能獲得原裝正品的元器件、最新的技術資料和設計軟件支持，并能提供資質證明。
* 考察供應商的業績、設計能力、生產能力和售后服務能力。
2. **提供詳細的技術要求文件：**
* 將第一階段明確的所有要求整理成正式的技術協議或招標技術規范書，作為合同附件。這是避免后續糾紛的唯一依據。
3. **深入技術溝通：**
* **設計評審：要求供應商提供基于你要求的一次系統圖、二次原理圖、柜體布置圖供評審確認。務必仔細核對，確保與需求一致。
* **元器件確認： 核對所有元器件的型號、參數、數量，確保是ABB正品。
* **二次方案確認：
* **控制電壓： AC220V還是DC24V？
* **測量與通信： 是否需要智能儀表（如ABB的CM系列）？是否需要通訊功能（如Modbus, Profibus, Ethernet/IP）？如需通訊，必須明確通訊接口和協議，并提供點數表。
* **連鎖與邏輯： 如進線-母聯之間的機械/電氣連鎖、自動投切邏輯等。
* **接口確認： 與上級變壓器、下級配電箱、樓宇自控系統（BAS）的接口方式和位置。
### 三、 生產與驗收階段
1. **工廠檢驗（FAT）：**
* 對于大型或重要項目，強烈建議進行工廠驗收測試（FAT）。親自或委托第三方到生產現場，根據技術協議逐項檢查：
* **外觀與工藝：板材、涂層、標簽、布線（ABB標準是走線橫平豎直、標號清晰）。
* **元器件核對： 是否與約定品牌型號一致。
* **功能測試： 機械操作測試、電氣動作測試（如斷路器分合、連鎖功能）、絕緣測試、通訊測試等。
* 發現問題立即整改，這是保證產品質量的最后一道關。
2. **文件交付：**
* 合同里明確需要交付的技術文件，通常包括：
* **最終版原理圖、接線圖、布置圖（紙質和電子版）。
* **元器件清單、合格證、CCC證書。
* **產品說明書、操作手冊。
* **通訊協議手冊及點表。
### 四、 商務與其他注意事項
1. **價格與交貨期：**
* 價格不僅看總價，要分析明細，避免低價劣質元器件混入。
* 明確交貨期，并約定延誤的違約責任。
2. **培訓與售后服務：**
* 要求供應商提供現場安裝、調試指導。
* 要求對操作和維護人員進行培訓。
* 明確保修期限（通常1-2年）、響應時間和售后服務范圍。
### 總結清單（Checklist）
| 類別 | 關鍵注意事項 |
| :--- | :--- |
| **技術需求** | - 提供完整的一次系統圖- 明確額定電流、短路參數（Icw/Ipk）- 確定防護等級（IP）、安裝環境<br>- 選擇柜型（如MNS）和隔離形式（Form 4）<br>- 明確智能化和通訊需求（Modbus等） |
| **元器件** | - 指定ABB原裝正品（如Emax, Tmax）<br>- 核對所有元器件型號、參數<br>- 確認斷路器分斷能力滿足系統要求 |
| **供應商** | - 選擇ABB授權盤廠(安徽得潤電氣）<br>- 考察其資質和業績<br>- 簽訂詳細技術協議作為合同附件 |
| **設計確認** | - 評審供應商提供的圖紙（一次、二次、布置圖）<br>- 確認二次原理、連鎖邏輯、通訊協議 |
| **驗收** | - **強烈建議進行工廠驗收（FAT）**<br>- 核對實物與圖紙一致性<br>- 進行功能性和通訊測試 |
| **文件與售后** | - 索要全套最終圖紙和 manuals<br>- 明確培訓、安裝指導和保修條款 |
遵循以上步驟，您就能系統地、專業地完成ABB低壓開關柜的定制工作，確保最終得到一套安全、可靠、完全符合項目需求的高質量配電產品。安徽得潤電氣技術有限公司就是一家具有多年定制生產ABB低壓開關柜經驗的廠家，可以咨詢。
